产品详情
四大核心优势
✓ 精度高
重复定位精度可达到0.06mm
✓ 品种全
U型、L型、O型、H型、首位可调节等
✓ 品质好
使用材料具有较高的强度和精度
✓ 适配优
支持国产、进口等品牌机器人
工作原理

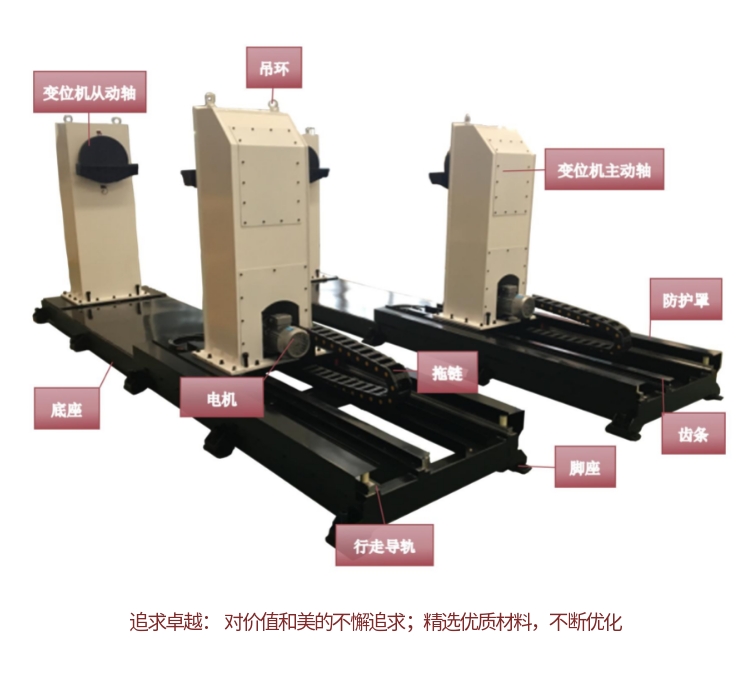

焊接变位机是将工件回转、倾斜，使工件上的焊缝置于有利施焊位置的焊件变位机械。主要用于机架、机座、法兰、封头等非长形工件的翻转变位和焊接，也可用于装配、切割、检验等工作。通过工作台的回转、翻转和升降，能使固定在工作台上的工件达到所需的焊接、装配角度，让焊接操作更加便捷高效，保证焊接质量，提高焊接生产率和生产过程的安全性。
技术参数
| 序号 | 型号 | JY-08G/ZX/500 | JY-08G/ZX/1000 | JY-08G/ZX/2000 |
| 1 | 额定负载 | ≤500KG | ≤1000KG | ≤2000KG |
| 2 | 回转半径 | R690mm | R800mm | R1000mm |
| 3 | 回转角度 | ±360° | ±360° | ±360° |
| 4 | 回转速度 | 70°/S | 70°/S | 50°/S |
| 5 | 重复精确定位 | ±0.1mm | ±0.1mm | ±0.1mm |
| 6 | 外形尺寸 | 3580*1052*760（mm） | 5500*1230*984（mm） | 7860*1530*984（mm） |
| 7 | 尾座行程 | 1400（mm） | 2300（mm） | 4600（mm） |
| 8 | 工作范围 | 1000-24000mm | 800-3500mm | 2000-6000mm |
| 9 | 绝缘等级 | H | H | H |
| 10 | 供电条件 | 三相220V±10% 50HZ | 三相220V±10% 50HZ | 三相220V±10% 50HZ |
| 11 | 设备净重 | 约600KG | 约1300KG | 约2200KG |
颜色多样 匠心可选
非标定制流程
1
需求分析
工况调研与参数确认
2
方案设计
3D仿真与结构设计
3
生产测试
72小时负载测试
4
安装调试
现场联调与培训
5
终身维护
7×24小时远程支持
为什么选择我们更安心——透明报价 拒绝套路
您收到的第一份详细报价单，即是最终成交价!
合同签订后，绝不因方案、工装、集成、运输、调试等任何理由加收费用。
✓ 预算精准
初始报价即总成本，便于决策
✓ 合作高效
避免后续扯皮，项目推进顺畅
✓ 信任基石
诚信经营，着眼长期伙伴关系
✓ 品质保障
报价透明源于对配置与服务的自信

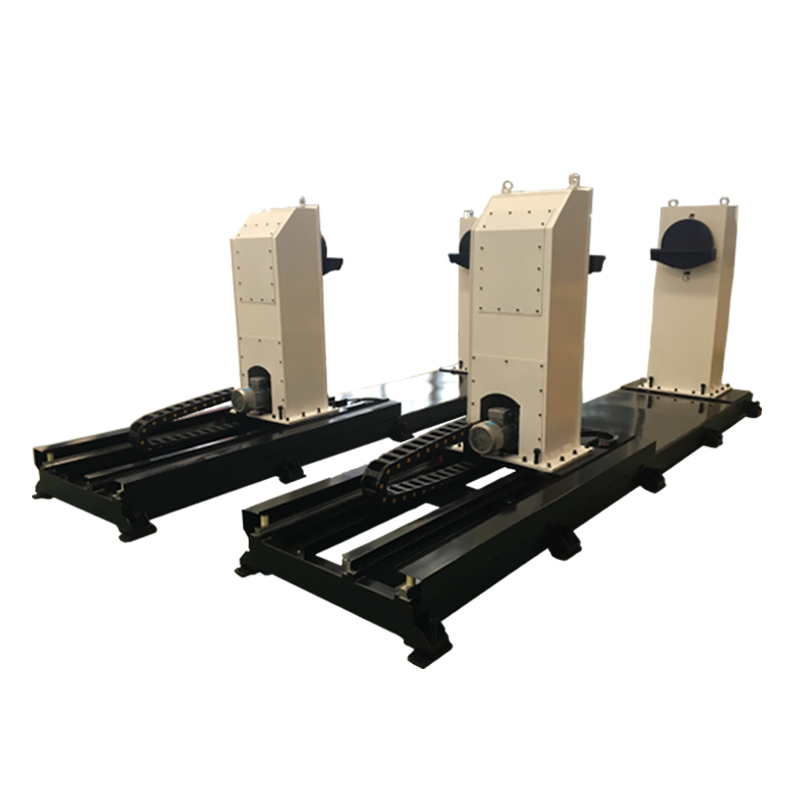

产品实拍
注意产品维护保养，可延长使用寿命:
(1)减速箱每月检查1次油位，油位低于指示线时，及时添加，每年更换1次所有减速机的油;
(2)回转支撑半年加注一次润滑脂。
应用案例
