产品详情
核心优势
结构紧凑
占地面积小
- 专为小型构件焊接优化

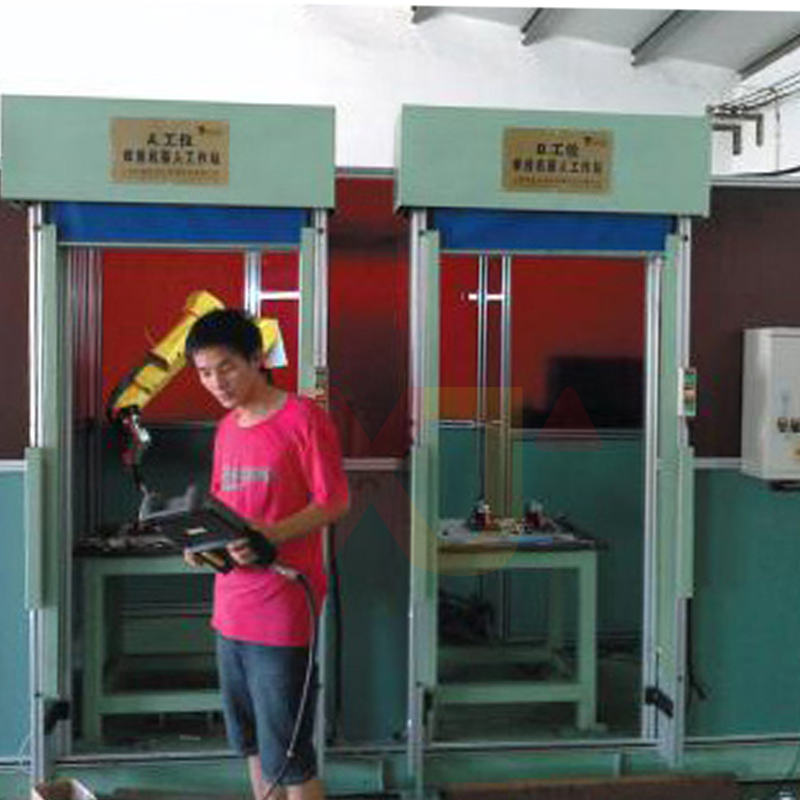

多工位轮换
模拟流水线作业，减少人力依赖
- 操作安全高效
高精度伺服驱动
重复定位精准
- 支持速度按需调节
稳定运行
限位缓冲机构保障过程可控
技术特点
结构紧凑，占用面积小，适合于小型结构件产品的自动化焊接大大降低人力物流强度，操作方便、安全快捷;
夹具折卸更换方便，自动化拓展性强;
工位排布相当于一字型，不仅工位可成固定式一字型，也可选工位变位式一字型排布;
适应于MAG/MIG/TIG/等离子弧焊自动焊接工艺，也能应用于机器人 激光切割焊接等用途;
主要技术值:工件长度≤1400mm，宽度≤1000mm;
主要运用行业:汽车零部件、摩托车及其部件、家具、电器等行业。
技术参数
| 类别 | 参数详情 |
| 负载能力 | ≤1500KG |
| 变位机回转半径 | ≤7500mm |
| 适用行业 | 汽车｜摩托车｜家具｜家电等零部件行业 |
| 适用工艺 | MAG/TIG等离子弧焊自动焊接工艺 |
应用案例——贝雷片焊接
| 挑战 | 解决方案 | 成效 |
异形钢结构多维度焊接 传统工艺易变形 | 3D寻位系统自动识别焊缝轨迹 动态补偿算法消除热变形误差 | 焊缝合格率提升至98% 节拍缩短40% |
| 1 | 发那科控制柜 | 7 | 外部控制盒 | |
| 2 | 设备桌 | 8 | 非标工装 | ||
| 3 | 发那科焊机 | 9 | 发那科焊机 | ||
| 4 | 保护气体 | A | 发那科本体 | ||
| 5 | 变位机控制柜 | B | 机器人清枪站 | ||
| 6 | 变位机 | C | 机器人底座 | ||
在一个智能化企业中，设备和“系统运行”流程是经过有效设计的， 并得到最有效的设备管理，适时接受改变及更新是控制成本的关键。
| |||||
应用案例——玄杆焊接
| 挑战 | 解决方案 | 成效 |
超长轴类工件连续焊接 吊装干涉严重 | X向轨道机器人移动系统，避开吊具区域 自适应摆动焊接技术应对直径偏差 | 单件焊接时间减少25% 年产能提升50% |
| 1 | 发那科控制柜 | 7 | 外部控制盒 | |
| 2 | 设备桌 | 8 | 非标工装 | ||
| 3 | 发那科焊机 | 9 | 发那科焊机 | ||
| 4 | 保护气体 | A | 发那科本体 | ||
| 5 | 变位机控制柜 | B | 机器人清枪站 | ||
| 6 | 变位机 | C | 机器人底座 | ||
智能焊接软件功能包括:起始点检测、焊缝电弧跟踪 多层多道焊、电弧重启、粘丝自动解除、断点恢复等功能。
| |||||
非标定制流程
1
需求分析
工况调研与参数确认
2
方案设计
3D仿真与结构设计
3
生产测试
72小时负载测试
4
安装调试
现场联调与培训
5
终身维护
7×24小时远程支持
行业赋能
⚙️
智能制造升级
- 兼容MES系统集成
- 远程监控+工艺迭代
- 数据驱动生产优化
降本增效
- 减少3名焊工/班次
- 焊材损耗降低15%
- 设备利用率提升30%
绿色生产
- 烟尘回收装置
- 低飞溅焊接工艺
- 环保达标率100%
